产品类型：绝缘接头

　　主要性能：绝缘性能好、寿命长、强度高。

　　适用范围：主要应用于石油、天然气、碳氢化合物、水、蒸汽和腐蚀性液体等介质的输送管道防腐的阴极保护。

　　详细介绍：

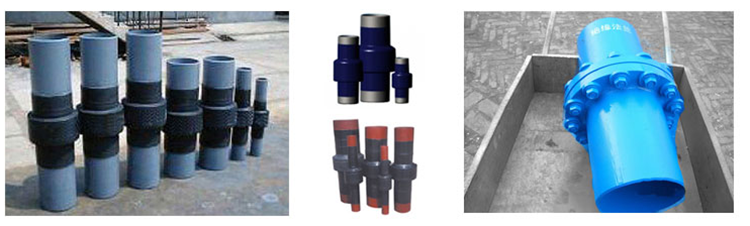

　　绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道>管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。

　　绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。我公司的绝缘接头参照国外最新产品结构，采用了独特设计，克服了绝缘法兰刚度小、易泄漏、不能埋地、寿命短等弊病，实现了埋地免维护的功能，使绝缘接头的使用寿命与配套的管线相同。

　　绝缘接头采用整体挤压焊接形式，不得采用螺栓、法兰连接型。绝缘接头采用将绝缘和密封材料夹入并固定于套筒(组合件)内得形式。绝缘接头组装完后，给内部元件应固定在相应位置。在土壤压力、规定得管道操作压力和厂内或现场得水压测试下，整个绝缘接头保持完好。绝缘接头密封元件在接头内部紧靠绝缘板，具有永久的弹性，且密封元件的两面直接与裸露金属表面接触不会移动，确保了接头的紧密性。

　　此产品主要应用于石油、天然气、碳氢化合物、水、蒸汽和腐蚀性液体等介质的输送管道防腐的阴极保护。 可以根据用户要求采用不同的管子材料，如：高强度碳钢、奥氏体不锈钢、双重接头;还可使用不同管材混合连接，如：碳钢和不锈钢、钢和铜、钢和钛等。整体管道绝缘接头的终端均已在工厂处理完毕，有多种连接方式可供用户选择：如法兰连接、螺纹连接、带阀门的螺纹连接和焊接连接等。

　　产品特点：

　　绝缘性能好：绝缘电阻为10MΩ，提高被保护管道运行寿命。

　　寿命长：与管线同寿命、等强度;

　　强度高：采用二次密封结构，加之在两法兰间的环形空间注入高分子复合材料，达到了与管线等寿命，比绝缘法兰寿命提高了许多倍;

　　埋地安装：地下安装时不必设观察井，可直接埋于地下;

　　自动消雷保护：可按用户要求设置自动保护结构，在感应电荷达到一定数值时开始放电，雷击后又自动恢复绝缘性。动恢复源绝缘性;

　　使用温度：-30℃——+90℃。

　　适用介质：油、气、水、化工原料、煤浆等。

　　技术特性：尺寸规格：DN15～DN1200;

　　压力等级：PN1.0～PN40Mpa;

　　使用寿命：与管线相同;

　　适用介质：油、气、水、化工原料、矿浆适用。

　　质量要求：绝缘阻值：直流1000V 阻值≥6MΩ;

　　绝缘强度：2500V 50Hz 1分钟无击穿或起电弧;

　　水压试验压力：设计压力的1.5倍;

　　气密试验压力：等同设计压力;

　　无损检测：按照JB4730-94所有对接接头100% 射线探伤，其它承压焊缝100% 磁粉探伤;

　　坡口：采用API5L标准。

　　材料特点：

　　组合件：按照JB4726-2000 16MnⅡ(压力等级<6.4MPa);

　　16MnⅢ(压力等级≥6.4MPa);

　　短管：与管线材料相同;

　　绝缘材料：高强度环氧玻璃层压布板;

　　填充材料：高强度环氧树脂;

　　密封材料：橡胶氟26;

　　防腐绝缘材料：双组份无溶剂环氧涂料、防腐热收缩套。

　　安装要求：

　　1.绝缘接头安装处50米内，避免有待焊死口;

　　2.绝缘接头与管线连接后，不许在接头5米内起吊管线;

　　3.绝缘接头与管线一起试压。
