电位测量极化探头

　　无论是外加电流阴极保护还是牺牲阳极阴极保护,最终判断阴极保护的指标是管道的断电电位。测量外加电流阴极保护系统的断电电位时，需要将同时保护某段管道的电源设备进行同步通断，这一点，尽管能做到，但也很困难，繁琐。对于牺牲阳极阴极保护管道，要做到所有阳极同步通断几乎不可能。因此，就需要采用极化探头，实际测量管道的极化电位(断电电位)。

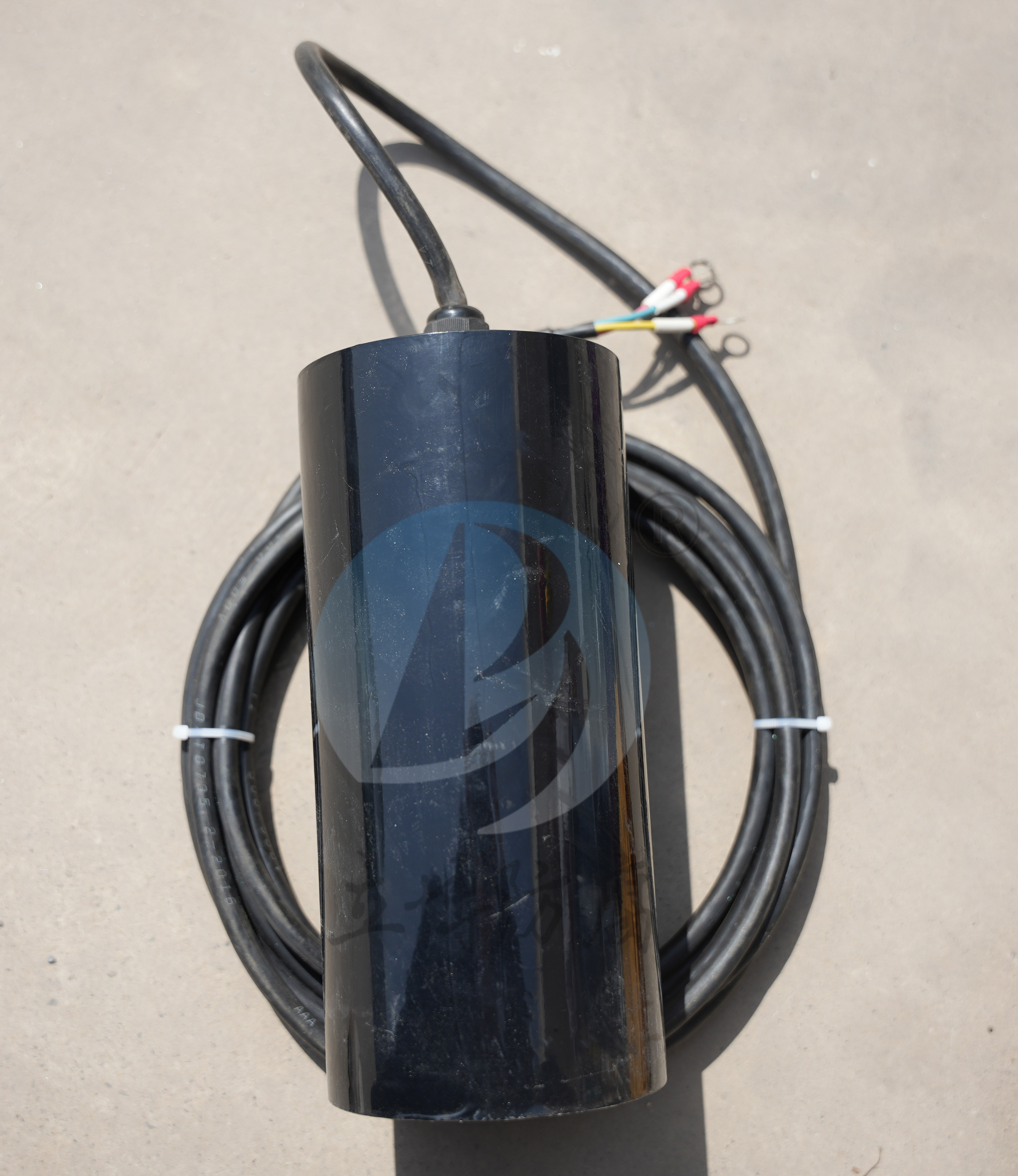

　　极化探头是将试片和参比电极组装在一挂片起，用试片来模拟管道防腐层漏点。试片平时与管道连接，受到阴极保护。测量时，瞬时断开试片与管道的连接，同时读取参比电极的电位值。由于参比电极距离试片很近，IR 降很小，可以认为参比电极读数就是管道上类似大小涂层漏点处断电电位。

　　由于管道涂层缺陷大小很难估计，因此，如何选用试片的面积比较困难。如果试片处测量的断电电位满足阴极保护要求，就说明此处管道上，涂层漏点比试片面积小的部位得到了保护，但不能说明比试片大的涂层漏点是否得到保护。

　　极化探头要埋设在与管道相同的环境中，不能使用回填料。常用的极化探头试片面积有 1.0平方厘米和 10.0 平方厘米。
