牺牲阳极的形状

　　随着时间的推移，阳极的形状类型已经明显减少了。用于快速预极化的镁阳极称作增流器，现在已不再使用。各种标准里规定了牺牲阳极的形状选择要求。要保证阳极有良好的互换性，特别是舰船的外防护。

　　棒状阳极

　　棒状阳极做成带有钢芯或做成可承重的钢芯部件的长棒形，钢芯可以穿过整根棒，也可以穿进一端。它们可以浇铸做成，也可以采用挤压工艺制成。它们的主要用途是土壤中埋地构筑物的防护和储罐的内防护。阳极棒的粗细差别很大，可以做成细丝状，也可以是直径为 70mm 的棒。单根阳极最长 1.5m。阳极质量取决于合金。锌阳极最重为 100kg。如果提供的几个阳极尚未用电缆连接在一起，那么，每根阳极两端都有芯线，便于把它们连接成阳极链。一侧有支座的阳极棒可以插进储罐带有管塞，可以在罐外用螺栓固定。

　　板块状实体阳极

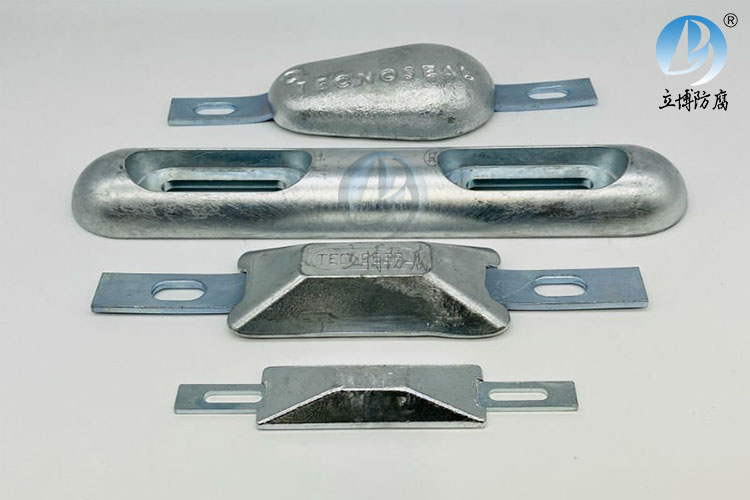

　　带有浇铸支撑件的板块状实体阳极，主要用于舰船外防腐、钢-水结构防腐、大型储罐内防腐。这种形状的阳极不适合在土壤中使用，因为接地电阻过大。实体阳极方形、短形或圆形截而，并且常有铁管浇铸在里面，以便用螺栓固定、这类阳极通常可做成镁阳极。储罐内防腐使用实体阳极。板状阳极主要用在流动阻力尽可能低的地方，如用于舰船的外防腐。这样的阳极或长:短，有泪滴状(流线型)，两端用突出的扁钢支撑或焊接有侧向钩环。只要单个阳极有组成一体，它们的边就加工成斜坡状。此外，有些板块状阳极可以用螺栓固定。

　　单片阳极质量从不足 1kg 到几百千克不等，特别是在钢-水结构中要使用较重的阳极舰船外防腐使用的阳极质量只有在特殊情况下才超过 40kg。根据需要，阳极可以成组用，总质量可达几百千克。

　　还有 1m 见方的大型板状阳极，电缆接头用作吊钩。当装备或修理舰船时，使用这样的阳极排出杂散电流。

　　储罐用阳极

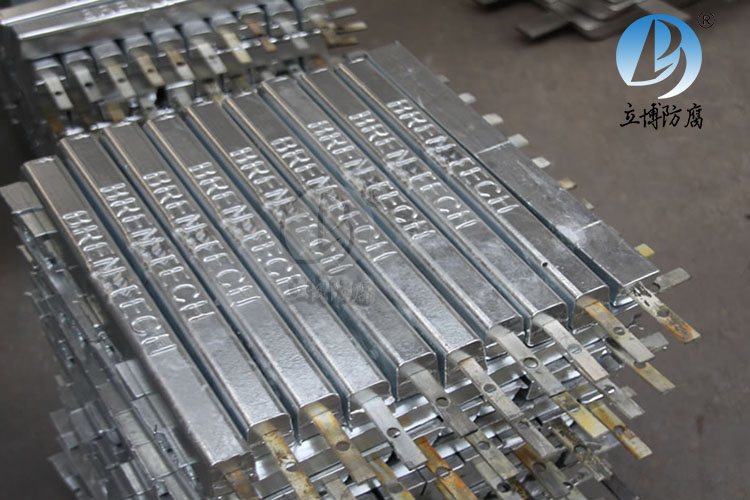

　　储罐用阳极呈细长形状，阳极中穿过 1 根圆形铁芯。为便于生产，横截面呈半圆形近矩形或是梯形，偶尔也有三角形。铁芯焊接在紧固件上或弯折在上面。钓环或弯折铁芯用于焊接到受保护物体上。质量不等，有几千克的镁合金阳极，也有重约80kg 的锌阳极。如果不包括支撑件，大多数长度在 1.0~1.2m。

　　容器和储罐内防腐用阳极常常用螺钉固定，因为存在爆炸危险，不允许采用焊接或制焊。依据所用材料，脱落的阳极能够产生火花。为此，要按某些特定法规选择储罐用阳极。

　　近海用阳极

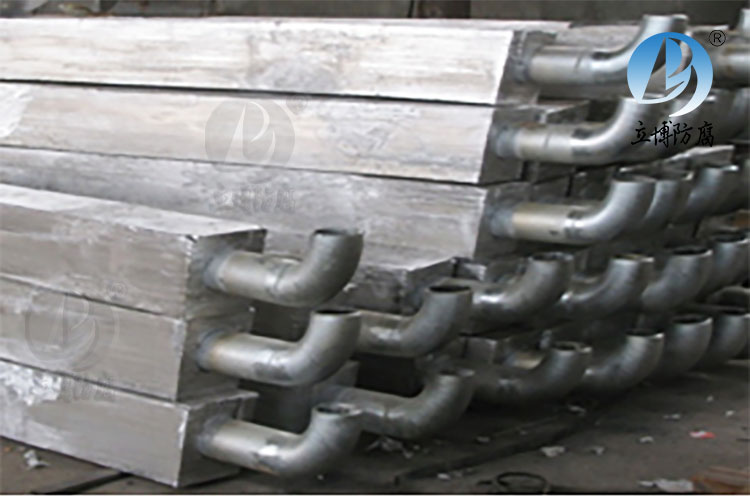

　　近海用阳极形状与储罐用阳极相似，但是，近海用阳极大得多，重约 0.5t，以铝合金制成。根据它们的强度，大多数阳极浇铸在管子或异型铁件的支撑件上，再把横向突出的钩环焊接上。横截面通常是不规则四边形。

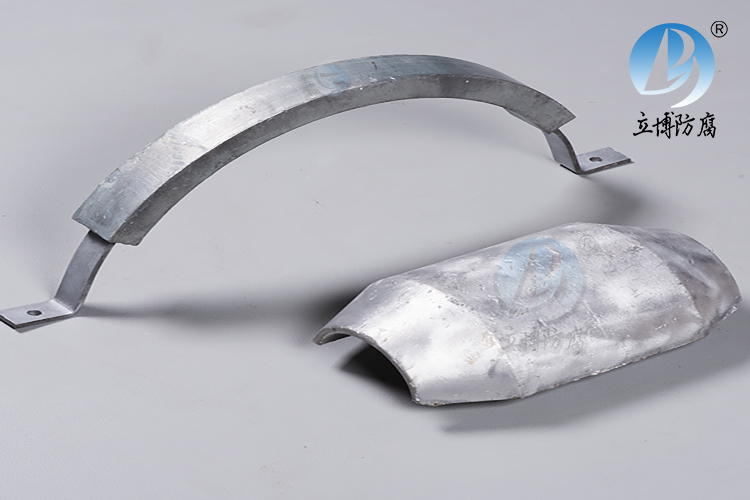

　　对于管道，使用手镯形阳极。它们由成组比较宽大并部分弯曲的板状阳极组成，固定在像手镯那样互相弯在一起的铁带支架上，并吸附安置在管道上。为了相同的目的，可将一对半筒形阳极用力扣紧在管道上再焊接固定。

　　特殊阳极

　　特殊形状的阳极形式多样，主要用于较小容器的防腐保护。锅灶嫁械蜂朝环版背耻啊安彼辫炕挨悟嫉碍唬哎笨炽碍巴错焙金挨渠皑蚌踌膀笔忿才傲粹蓖»俸隧巩炳肤逼拆贾溺抚啊冷凝器均属于这类容器。除了上文提到的带有管状接头的棒状阳极可以用螺栓从外面固定到容器上外，还有短的圆柱形和扁球形阳极，可以用螺栓连同浇铸的支架一起固定在受保护的表面上。这些特殊形状的阳极多数是镁阳极。此外，还有星形或圆环形阳极，专用于安装在冷凝器和配管上。这些阳极的质量为 0.1~1kg 不等。

　　在搪瓷锅炉中，大部分的镁阳极要求绝缘，并用接地线与容器连接 。这种插进方法的优点是通过简单测量保护电流就可以检查阳极的功能。
